Comment les piles à combustible transforment l'hydrogène en énergie propre ?
Introduction
À mesure que les systèmes énergétiques cherchent à réduire leurs émissions tout en maintenant fiabilité et performance, les piles à combustible gagnent en visibilité. En transformant l’hydrogène en électricité sans combustion, elles offrent une alternative crédible aux technologies thermiques conventionnelles dans le transport, l’industrie et la production d’énergie stationnaire.
Cette approche électrochimique repose sur des composants clés et des principes de fonctionnement distincts, qui expliquent l’intérêt croissant pour cette technologie.
Qu'est-ce qu'une pile à combustible?
Une pile à combustible représente une révolution dans la production d'énergie en convertissant directement l'énergie chimique en électricité sans étape de combustion intermédiaire. Selon le Département de l'Énergie des États-Unis, cette technologie utilise l'énergie chimique de l'hydrogène ou d'autres carburants pour produire de l'électricité de manière propre et efficace, ne générant que de l'électricité, de l'eau et de la chaleur lorsque l'hydrogène est utilisé comme carburant [1].
Une différence fondamentale avec les batteries
Contrairement aux batteries qui stockent l'énergie chimique et doivent être rechargées régulièrement, les piles à combustible génèrent l'énergie en continu. Elles fonctionnent comme des batteries, mais ne se déchargent pas et n'ont pas besoin d'être rechargées tant qu'elles sont alimentées en carburant [1]. Cette caractéristique les rend particulièrement adaptées aux applications nécessitant une production d'énergie soutenue.
Le principe électrochimique
Le processus repose sur une réaction chimique contrôlée qui sépare les atomes d'hydrogène en protons et électrons. Cette séparation crée un flux électrique tout en ne produisant que de l'eau comme sous-produit. L'absence de combustion élimine les émissions polluantes typiques des technologies conventionnelles.
Un rendement énergétique remarquable
Les piles à combustible peuvent fonctionner avec des rendements supérieurs à 60% [1], ce qui représente un avantage considérable. Pour mettre ce chiffre en perspective, un moteur à essence d'une voiture typique ne convertit qu'environ 20% de l'énergie du carburant en mouvement dans des conditions de conduite normales [2]. Cette efficacité exceptionnelle s'explique par l'élimination des étapes intermédiaires de conversion d'énergie présentes dans les systèmes de combustion.
Le fonctionnement d'une pile à combustible

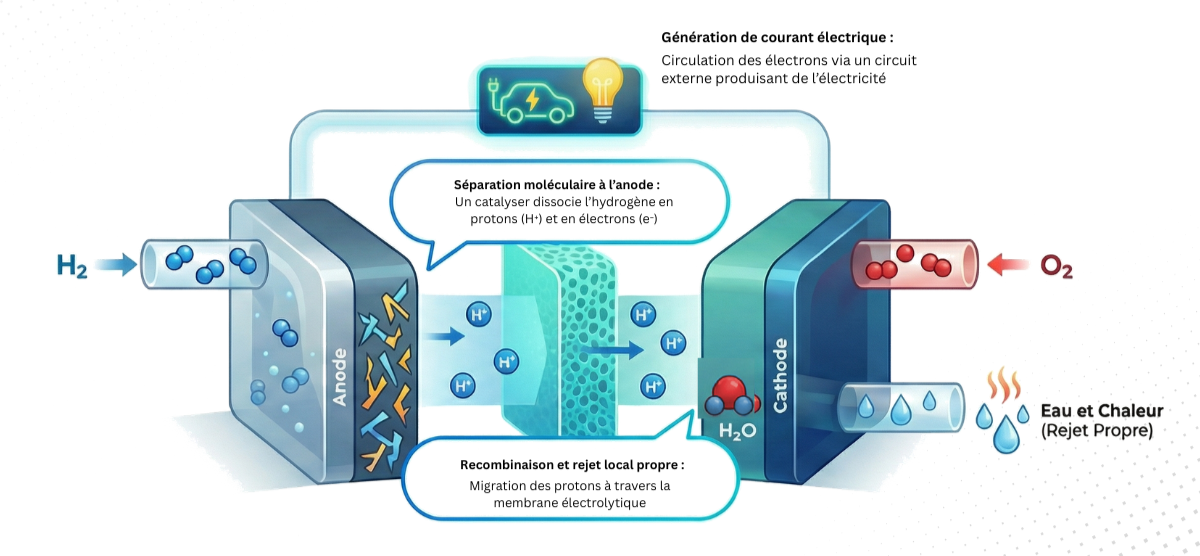

Comprendre le mécanisme interne d'une pile à combustible permet de saisir pourquoi cette technologie est si efficace et propre. Le processus se déroule en quatre étapes distinctes mais interconnectées.
| Étape | Nom de l'étape | Ce qui se passe | Résultat clé |
|---|---|---|---|
| 1 | Alimentation | L'hydrogène est injecté à l'anode (–) et l'oxygène de l'air est dirigé vers la cathode (+). Les deux réactifs sont maintenus séparés. | Préparation des réactifs |
| 2 | Séparation moléculaire | Un catalyseur à l'anode dissocie les molécules d'hydrogène en protons (H⁺) et en électrons (e⁻). | Création de charges électriques |
| 3 | Production d'électricité | Les électrons ne peuvent pas traverser la membrane électrolytique et circulent donc dans un circuit externe. C'est ce déplacement d'électrons à travers le circuit qui crée le flux d'électricité utilisable pour alimenter des appareils, des véhicules ou des bâtiments. | Génération d'un courant électrique |
| 4 | Recombinaison et production d'eau | Pendant que les électrons circulent dans le circuit externe, les protons migrent à travers la membrane électrolytique vers la cathode. À cet endroit, ils se combinent avec l'oxygène de l'air et les électrons arrivant du circuit externe pour produire de l'eau et de la chaleur. | Eau + chaleur comme sous-produits |
Un avantage thermodynamique majeur
Les piles à combustible peuvent convertir l'énergie chimique du carburant directement en énergie électrique avec des rendements pouvant dépasser 60% [1]. En comparaison, le moteur à essence d'une voiture conventionnelle a un rendement inférieur à 20% dans des conditions de conduite normales [2].
Cette supériorité s'explique par un principe thermodynamique fondamental. Les moteurs à combustion doivent d'abord convertir le carburant en chaleur, puis cette chaleur en énergie mécanique, et enfin cette énergie mécanique en électricité. Chaque conversion entraîne des pertes d'énergie. Les piles à combustible, en opérant directement à partir de réactions électrochimiques, évitent ces étapes intermédiaires et leurs pertes associées [3].
Production continue d'énergie
Tant que l'hydrogène et l'oxygène sont fournis à la pile, celle-ci produit de l'électricité de manière ininterrompue. Cette capacité de fonctionnement continu la distingue fondamentalement d'une batterie qui accumule progressivement des sous-produits chimiques et doit être rechargée périodiquement.
L'architecture d'une pile à combustible : les composants essentiels
Chaque composant d’une pile à combustible joue un rôle précis dans la conversion de l’hydrogène en électricité. Ensemble, ils forment un système électrochimique optimisé pour offrir un rendement élevé et une production d’énergie propre.
La membrane échangeuse de protons (PEM) : La membrane électrolytique polymère constitue le cœur de la pile à combustible. Ce matériau très mince, comparable à un film plastique, laisse passer uniquement les ions chargés positivement tout en bloquant les électrons. Cette propriété force les électrons à circuler dans un circuit externe, produisant de l’électricité. Pour les applications de transport, la membrane est extrêmement fine et peut mesurer moins de 20 microns [4].
Les couches catalytiques : Situées de part et d’autre de la membrane, les couches catalytiques facilitent les réactions électrochimiques. Elles sont généralement composées de particules de platine nanométriques déposées sur un support en carbone. À l’anode, le catalyseur sépare l’hydrogène en protons et électrons, tandis qu’à la cathode, il permet la réaction entre l’oxygène, les protons et les électrons pour former de l’eau [4].
La réduction progressive de l’utilisation du platine : Le platine étant un métal rare et coûteux, les efforts de recherche visent à en réduire la quantité. Des catalyseurs récents utilisent environ un quart de la quantité de platine des technologies précédentes, sans perte notable de performance [5]. En parallèle, des catalyseurs sans métaux du groupe du platine, notamment à base de fer-azote-carbone, ont atteint des densités de puissance de 0,85 W/cm² et une stabilité supérieure à 1000 heures, améliorant l’accessibilité économique de la technologie [6].
Les couches de diffusion gazeuse (GDL) : Les couches de diffusion gazeuse assurent une répartition homogène de l’hydrogène et de l’oxygène vers les sites catalytiques, tout en facilitant l’évacuation de l’eau produite par la réaction. Une gestion efficace de l’eau est essentielle pour éviter l’inondation des sites catalytiques et maintenir les performances de la pile.
Les plaques bipolaires et l’empilement des cellules : Chaque assemblage membrane-électrodes produit moins de 1 volt dans des conditions normales de fonctionnement [4]. Pour atteindre des tensions utilisables, plusieurs cellules sont empilées en série. Les plaques bipolaires assurent la collecte du courant et la distribution des gaz, permettant d’adapter la puissance et la tension aux besoins du transport, des bâtiments ou des applications industrielles.
Les différents types de piles à combustible
Selon la température de fonctionnement et l'application visée, différents types de piles à combustible ont été développés, chacun présentant des avantages spécifiques.
Piles PEM (Polymer Electrolyte Membrane)
Les piles à combustible PEM fonctionnent à des températures relativement basses, autour de 80°C [7]. Cette température modérée leur confère plusieurs avantages pratiques : elles peuvent démarrer rapidement, nécessitant moins de temps de préchauffage que les autres types. De plus, le fonctionnement à basse température entraîne moins d'usure des composants du système, ce qui améliore considérablement la durabilité.
Ces caractéristiques rendent les piles PEM idéales pour le transport automobile, où les démarrages fréquents et la fiabilité à long terme sont cruciaux. Elles conviennent également aux applications portables et aux systèmes résidentiels de petite échelle.
Piles SOFC (Solid Oxide)
À l'opposé du spectre thermique se trouvent les piles à combustible à oxyde solide, qui fonctionnent à des températures très élevées pouvant atteindre 1000°C [7]. Malgré cette contrainte thermique, elles offrent un rendement remarquable d'environ 60% pour convertir le carburant en électricité.
L'avantage majeur des SOFC réside dans leur capacité de cogénération. Dans les applications conçues pour capter et utiliser la chaleur résiduelle du système, les rendements globaux d'utilisation du carburant pourraient dépasser 85% [7]. Cette efficacité exceptionnelle les rend particulièrement attractives pour les applications stationnaires à grande échelle, comme les centrales électriques décentralisées ou les installations industrielles nécessitant simultanément de l'électricité et de la chaleur.
Piles MCFC (Molten Carbonate)
Les piles à combustible à carbonate fondu opèrent à des températures intermédiaires, autour de 650°C. Lorsqu'elles sont couplées à une turbine, elles peuvent atteindre des rendements approchant 65%, ce qui est considérablement supérieur aux 37-42% de rendement d'une centrale à pile à acide phosphorique [7].
Comme pour les SOFC, lorsque la chaleur résiduelle est capturée et utilisée dans des systèmes de cogénération, les rendements globaux du carburant peuvent dépasser 85%. Ces performances en font des candidates de choix pour la production d'électricité industrielle et les grandes installations stationnaires.
Tableau comparatif
| Type de pile | Température de fonctionnement | Applications principales | Rendement électrique |
|---|---|---|---|
| PEM | 80 °C | Transport, applications portables | 40–60 % |
| SOFC | 1000 °C | Installations stationnaires | 60 % (jusqu'à 85 % avec cogénération) |
| MCFC | 650 °C | Production électrique industrielle | Jusqu'à 65 % |
Avantages environnementaux et énergétiques
Les piles à combustible offrent des avantages significatifs pour la transition énergétique mondiale, tant du point de vue de l'efficacité que de l'impact environnemental.
Émissions nulles au point d'utilisation
Lorsqu’elles fonctionnent à l’hydrogène, les piles à combustible ne produisent au point d’utilisation que de l’eau et de la chaleur. En l’absence de combustion, elles n’émettent ni gaz à effet de serre, ni oxydes d’azote, ni particules fines lors de leur fonctionnement. Cette caractéristique constitue un avantage majeur pour la qualité de l’air, en particulier dans les zones urbaines densément peuplées.
Réduction substantielle des émissions de gaz à effet de serre
Des données récentes démontrent que les véhicules à pile à combustible à hydrogène consomment environ 29 à 66% moins d'énergie et causent approximativement 31 à 80% moins d'émissions de gaz à effet de serre que les véhicules conventionnels [8]. Cette réduction massive des émissions représente un levier important pour atteindre les objectifs de décarbonisation du secteur des transports.
Fonctionnement silencieux
Un avantage souvent sous-estimé des piles à combustible est leur fonctionnement silencieux. Les piles à combustible n'ont pas de pièces mobiles, ce qui les rend potentiellement beaucoup plus fiables que les moteurs à combustion, tout en étant considérablement plus silencieuses [3].
Applications multisectorielles
La polyvalence des piles à combustible constitue un atout majeur. Elles peuvent être utilisées dans une large gamme d'applications, fournissant de l'énergie pour plusieurs secteurs : le transport (véhicules légers, autobus, camions, trains, navires), les bâtiments industriels, commerciaux et résidentiels, ainsi que le stockage d'énergie à long terme pour le réseau électrique dans des systèmes réversibles [1]. Cette flexibilité permet d'adapter la technologie aux besoins spécifiques de chaque application.
L'hydrogène blanc : une source d'approvisionnement naturelle émergente
Si les piles à combustible permettent de convertir l’hydrogène en électricité de manière efficace et propre, leur déploiement à grande échelle dépend étroitement des sources d’approvisionnement en hydrogène. À mesure que le secteur des piles à combustible gagne en maturité, l’attention se porte de plus en plus sur l’origine de l’hydrogène utilisé et sur son empreinte environnementale globale.
Dans ce contexte, l’émergence de l’hydrogène blanc, une forme d’hydrogène naturellement présente dans le sous-sol terrestre, s’inscrit comme un développement étroitement lié à l’essor des technologies à pile à combustible. Cette source d’approvisionnement potentielle pourrait, à terme, compléter les filières existantes et contribuer à structurer un écosystème hydrogène plus durable.
Une ressource géologique émergente
L’hydrogène naturel, aussi appelé hydrogène blanc, représente une source géologique d’énergie longtemps négligée, qui pourrait renforcer le caractère bas carbone du portefeuille énergétique mondial [9]. Contrairement à l’hydrogène produit industriellement par reformage du méthane ou par électrolyse, il est généré naturellement dans le sous-sol terrestre, ce qui en fait un sujet d’intérêt croissant pour les acteurs du secteur de l’hydrogène.
Conclusion
Les piles à combustible représentent une technologie mature et prometteuse pour la transition énergétique. Avec des rendements pouvant atteindre 60%, soit environ trois fois plus qu'un moteur à combustion conventionnel, elles offrent une solution efficace pour convertir l'hydrogène en électricité sans émissions polluantes au point d'utilisation. Le marché mondial connaît une croissance exceptionnelle de 20% par an, témoignant de l'intérêt croissant des industries et gouvernements pour cette technologie.
L'architecture des piles à combustible continue d'évoluer, notamment avec la réduction progressive de l'utilisation du platine et le développement de catalyseurs sans métaux précieux. Ces avancées rendent cette technologie de plus en plus accessible économiquement et ouvrent la voie à un déploiement à grande échelle.
Parallèlement aux avancées technologiques des piles à combustible, l’intérêt croissant pour l’hydrogène blanc met en lumière l’importance des sources d’approvisionnement dans le développement de la filière hydrogène. En tant que ressource géologique naturelle, il se distingue par une empreinte carbone particulièrement faible par rapport aux filières conventionnelles, tout en laissant entrevoir un potentiel de volumes significatifs. Ces caractéristiques pourraient, à terme, contribuer à soutenir le déploiement à grande échelle des technologies à pile à combustible.
Les piles à combustible ne sont pas une technologie du futur lointain, mais une réalité actuelle qui s'intègre déjà dans le transport, l'industrie et la production d'énergie stationnaire. Couplées à l'hydrogène blanc, elles pourraient accélérer significativement la décarbonisation de notre économie et contribuer de manière décisive à l'atteinte des objectifs climatiques mondiaux.
Pour en savoir plus sur les innovations énergétiques et les projets de Squatex dans le domaine de l'hydrogène naturel et des énergies renouvelables, suivez-nous sur LinkedIn.
Références
[1] U.S. Department of Energy. "Fuel Cells." Office of Energy Efficiency & Renewable Energy, https://www.energy.gov/eere/fuelcells/fuel-cells.
[2] U.S. Department of Energy. "Fuel Cells Fact Sheet." Office of Energy Efficiency & Renewable Energy, novembre 2015, https://www.energy.gov/sites/prod/files/2015/11/f27/fcto_fuel_cells_fact_sheet.pdf.
[3] Environmental and Energy Study Institute. "Fact Sheet: Fuel Cells." EESI, https://www.eesi.org/papers/view/fact-sheet-fuel-cells.
[4] U.S. Department of Energy. "Parts of a Fuel Cell." Office of Energy Efficiency & Renewable Energy, https://www.energy.gov/eere/fuelcells/parts-fuel-cell.
[5] Argonne National Laboratory. "Argonne scientists maximize the effectiveness of platinum in fuel cells." Argonne News, décembre 2024, https://www.anl.gov/article/argonne-scientists-maximize-the-effectiveness-of-platinum-in-fuel-cells.
[6] International Journal of Low-Carbon Technologies. "Enhancement in fuel cells: PGM-free catalysts, nanostructured supports, and advanced membrane technology toward low-carbon emission." Oxford Academic, 24 janvier 2025, https://academic.oup.com/ijlct/article/doi/10.1093/ijlct/ctaf008/8006312.
[7] U.S. Department of Energy. "Types of Fuel Cells." Office of Energy Efficiency & Renewable Energy, https://www.energy.gov/eere/fuelcells/types-fuel-cells.
[8] Fastech. "Hydrogen Fuel Cell Efficiency." Fastech Blog, https://www.fastechus.com/blog/hydrogen-fuel-cell-efficiency/.
[9] U.S. Geological Survey. "Potential for Geologic Hydrogen: The Next Generation Energy." USGS Featured Story, https://www.usgs.gov/news/featured-story/potential-geologic-hydrogen-next-generation-energy.
